产品名称：TFA72W真空负压安全阀
产品型号：TFA72W
产品口径：DN150～DN250
产品压力：负压0.1MPa
产品材质：铸钢、不锈钢
产品口径：DN150～DN250
产品压力：负压0.1MPa
产品材质：铸钢、不锈钢
产品名称：真空负压安全阀 产品型号：TFA72W 公称通径：DN150～DN250结构形式：弹簧式公称压力：负压0.1MPa连接方式：法兰适用温度：-15ºC～+200ºC驱动方式
产品说明TFA72W真空负压安全阀适用于温度≤200℃的负压系统，当容器内负压超过允许值时，真空负压安全阀自动开启，吸入空气；当容器内负压达到允许值时，TFA72W-10P/R真空负压安全阀自动关闭，从而保护设备及系统。上海剑阀生产的这一产品一般安装在正常非负压系统，当容器和系统的放散阀未打开，产生负压时，真空负压安全阀将自动开启保护设备不受损坏。广泛用于城建、化工、冶金、石油、制药、食品、饮料、环保。性能规范
零件材料

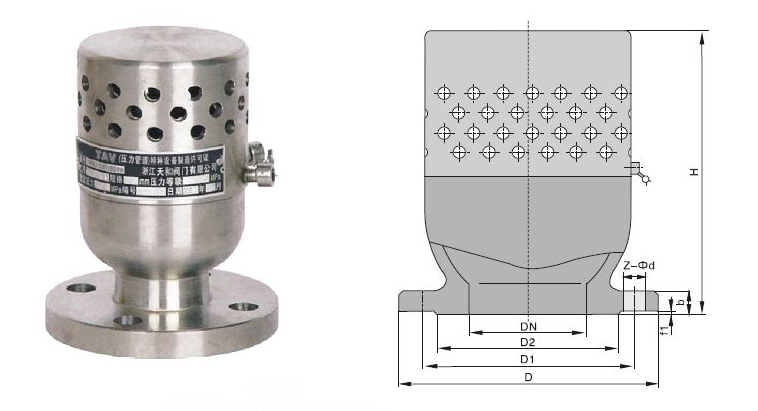

外形结构图 |
|||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
| 公称通径DN(mm) Nominal diameter | 尺寸Dimension(mm) | ||||||
| D | D1 | D2 | Z-Фd | b | f1 | H | |
| 15 | 95 | 65 | 45 | 4-14 | 14 | 2 | 110 |
| 20 | 105 | 75 | 55 | 4-14 | 16 | 2 | 130 |
| 25 | 115 | 85 | 65 | 4-14 | 16 | 2 | 150 |
| 32 | 140 | 100 | 78 | 4-18 | 18 | 2 | 180 |
| 40 | 150 | 110 | 85 | 4-18 | 18 | 3 | 200 |
| 50 | 165 | 125 | 100 | 4-18 | 20 | 3 | 221 |
| 80 | 200 | 160 | 135 | 4-18 | 22 | 3 | 245 |
| 100 | 220 | 180 | 155 | 8-18 | 22 | 3 | 253 |
| 125 | 250 | 210 | 185 | 8-18 | 24 | 3 | 280 |
| 150 | 285 | 240 | 210 | 8-23 | 24 | 3 | 329 |
| 200 | 340 | 295 | 265 | 8-23 | 26 | 3 | 377 |
| 250 | 395 | 350 | 320 | 12-23 | 28 | 3 | 440 |
声明：【TFA72W真空负压安全阀】规格型号、结构尺寸由浦首阀门提供，如何选择适用的TFA72W真空负压安全阀产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！ |
