您现在的位置：首页 > 各类阀门选型 > 不锈钢止回阀

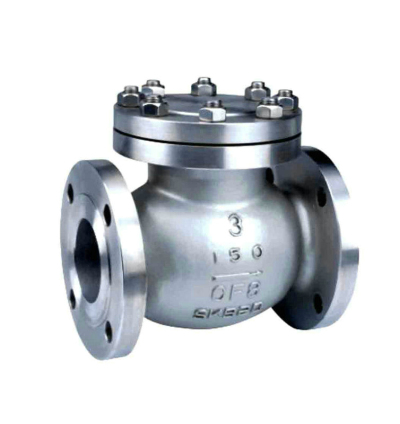

产品名称：H41W美标止回阀

产品型号：H41W(H)
产品口径：1/2"-20"
产品压力：150Lb-600Lb
产品材质：CF8、CF8M、CF3、CF3M

产品名称：美标止回阀产品型号：H41W(H) 公称尺寸：1/2"-20" 公称压力：150Lb-600Lb 阀体材质：WCB、CF8、CF8M、CF3、CF3M

产品名称：美标止回阀

产品型号：H41W(H)

公称尺寸：1/2"-20"

公称压力：150Lb-600Lb

阀体材质：WCB、CF8、CF8M、CF3、CF3M

应用规范

结构长度 ANSI B16.10 设计标准 API6D&BS1868

法兰尺寸 ANSI B16.5 检验标准 API598

主要零件材质

零件名称 Part Name	CF8系列 Line	CF3系列 Line	CF8M系列 Line	CF3M系列 Line	WCB系列 Line
阀体/阀盖 Body/Cap	CF8	CF3	CF8M	CF3M	WCB
阀瓣 Valve Piece	F304	F304L	F316	F316L	1Cr13
垫片 Gasket	PTFE+304	PTFE+304L	PTFE+316	PTFE+316L	石墨 Graphite+304
螺栓 Bolt	A193-B8	A193-B8	A193-B8	A193-B8	35GrMoA
螺母 Nut	A194-8M	A194-8M	A194-8M	A194-8M	45

主要连接尺寸

型号Type	规格Size(mm)		尺寸（mm）
型号Type	inch	DN	L	D	D1	D2	b	Z-d
H41W-150LB	1/2"	15	108	89	60.5	35	12	4-15
	3/4"	20	117	98	70	43	12	4-15
	1"	25	127	108	79.5	51	12	4-15
	1-1/4"	32	140	117	89	64	13	4-15
	1-1/2”	40	165	127	98.5	73	15	4-15
	2"	50	203	152	120.5	92	16	4-19
	2-1/2”	65	216	178	139.5	105	18	4-19
	3"	80	241	190	152.5	127	19	4-19
	4"	100	292	229	190.5	157	24	8-19
	5"	125	356	254	216	186	24	8-22
	6"	150	406	279	241.5	216	26	8-22
	8"	200	495	343	298.5	270	29	8-22
	10"	250	622	406	362	324	31	12-25
	12"	300	698	483	432	381	32	12-25
H41W-300LB	1/2"	15	152	95	66.5	35	15	4-15
	3/4”	20	178	117	82.5	43	16	4-19
	1"	25	203	124	89	51	18	4-19
	1-1/4"	32	216	133	98.5	64	19	4-19
	1-1/2”	40	229	156	114.5	73	21	4-22
	2"	50	267	165	127	92	22	8-19
	2-1/2”	65	292	190	149	105	25	8-22
	3"	80	318	210	168.5	127	29	8-22
	4"	100	356	254	200	157	32	8-22
	5"	125	400	279	235	186	35	8-22
	6"	150	444	318	270	216	37	12-22
	8"	200	559	381	330	270	41	12-25
	10"	250	622	445	387.5	324	48	16-29
	12"	300	711	521	451	381	51	16-32
H41W-600LB	1/2"	15	165	95	66.5	35	15	4-15
	3/4"	20	190	118	82.5	43	16	4-19
	1"	25	216	124	89	51	18	4-19
	1-1/4"	32	229	133	98.5	64	21	4-19
	1-1/2”	40	241	156	114.5	73	23	4-22
	2"	50	292	165	127	92	26	8-19
	2-1/2”	65	330	190	149	105	29	8-22
	3"	80	356	210	168	127	32	8-22
	4"	100	432	273	216	157	38	8-25
	5"	125	508	330	266.5	186	45	8-29
	6"	150	559	356	292	216	48	12-29
	8"	200	660	419	349	270	56	12-32
	10"	250	787	508	432	324	64	16-35
	12"	300	838	559	489	381	67	20-35
