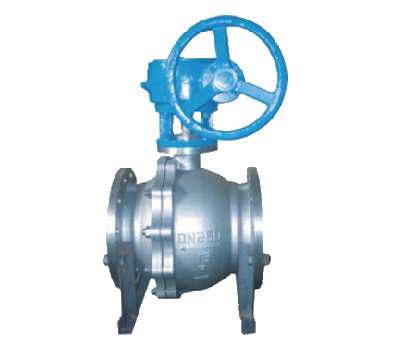

产品名称：不锈钢蜗轮球阀Q41F(Q341F)-16P(R)

产品型号：
产品口径：
产品压力：
产品材质：
【性能规范】 型号 公称压力PN (Mpa) 试验压力(Mpa) 适用温度 (℃) 适用介质 壳体 液体密封 气体密封 1.6 2.4 1.76 0.6 150 Q41F-16P,Q341F-16P 弱腐蚀性介质 Q41F-16R,Q341F-16R 腐蚀性介质 【主要零件材料】 型号 零件名..

【不锈钢阀门性能规范】

型号 公称压力PN
(Mpa)		 试验压力(Mpa) 适用温度
(℃)		 适用介质
壳体 液体密封 气体密封
  1.6 2.4 1.76 0.6 ≤150
Q41F-16P,Q341F-16P 弱腐蚀性介质
Q41F-16R,Q341F-16R 腐蚀性介质

【主要零件材料】

型号 零件名称
阀体 球体、阀杆 密封圈 填料
      增强聚四氟乙烯 聚四氟乙烯
Q41F-16P,Q341F-16P 铬镍钛不锈钢铸铁 铬镍钛不锈钢
Q41F-16R,Q341F-16R 铬镍钼钛不锈钢铸铁 铬镍钼钛不锈钢

型号：Q41F型-16
公称通径DN
(mm)		 尺寸(mm) 重量
(kg)
L D D1 D2 f b Z-Φd H L0
15 130 95 65 45 2 14 4--14 78 140 3
20 140 105 75 55 2 14 4--14 84 160 4
25 150 115 85 65 2 14 4--14 95 180 6
32 165 135 100 78 2 16 4--18 150 250 9
40 180 145 110 85 3 16 4--18 150 300 11
50 200 160 125 100 3 16 4-18 190 350 15
65 220 180 145 120 3 18 4--18 195 350 19
80 250 195 160 135 3 20 8-18 215 400 27
100 280 215 180 155 3 20 8-18 250 500 38
125 320 245 210 185 3 22 8-18 285 600 58
150 360 280 240 210 3 24 8-23 370 800 81
200 400 335 295 265 3 36 8-23 370 800 95





型号：Q341F型不锈钢阀门
80 250 195 160 135 3 20 8-18 460 - 55
100 280 215 180 160 3 20 8-18 490 - 70
125 320 245 210 185 3 22 8-18 535 - 86
150 360 280 240 210 3 24 8-23 570 - 115
200 400 335 295 265 3 26 8-23 630 - 227
