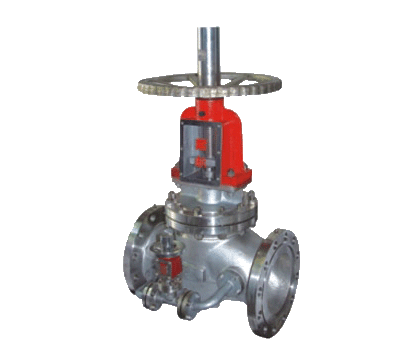

Jy41W/Y氧气专用截止阀：
产品用途：
　　名称：氧气管路专用阀
　　型号：JY41W-40P
　　口径：15～400MM
　　压力：2.5～4.0Mpa
　　温度：常温
　　材料：碳钢、不锈钢、青铜
　　设计标准：JB、GB、ANSI、BS、API、ISO、DIN、NF

　氧气阀特性：主要特点 １、本阀主要由阀体、阀盖、阀瓣等零件组成球形阀体，受力均匀。２、本阀为手动操作，顺时针旋转手轮，阀门关闭，逆时针旋转手轮，阀门开启。３、DN50以下滚珠轴承，DN150、DN200、DN300等大口径阀增设副阀瓣。介质流向从阀瓣上部流向下方。４、为了达到好的密封性能，在结构设计上以阀瓣运动进行导向，使其能准确地落在阀座上，阀瓣在阀体中导向时，阀瓣受到流动介质的侧向推动力，由阀体而不是由阀杆承受，这就进一步增加了密封性能和填料密封的可能性。５、阀杆设计成降杆，即当阀杆升降时不转动，阀瓣随其升降，又一次减少阀瓣在运动时与阀坐的摩擦力，减少填料的磨损，同时上密封磨损亦可能降低到最小程度。６、在阀体的端法兰上备有接地螺栓，以宜受用导线一螺栓连接，可避免因静电产生火花引起爆炸事故，阀杆的外露部分均有保护措施，以便防尘土和油类，支架轴承的润滑采用氟化脂，支架框架处装有机玻璃盖板，有明显的“禁油”标记，提醒现场人员注意。　

　　

主要性能规范 型号 公称压力 壳体试验压力Ps(Mpa) 气密封试验 适用温度(℃) 适用介质 水 气 Jy41W-25P Jy41W-40P 2.5 3.8 2.5 2.5 常温 氧气 ：

主要外形尺寸： 　　Jy41W-40P、Jy41W-40R 重 量 (kg) 公称通径 DN(mm) 尺 寸 (mm) L D D1 D2 D6 b f fz z-фd Dz i H D0 15 130 95 65 45 40 16 2 4 4-ф14 82 10 202 100 5 20 150 105 75 55 51 16 2 4 4-ф14 95 13 225 100 6.5 25 160 115 85 65 58 16 2 4 4-ф14 98 15 236 125 7 32 190 135 100 78 66 18 2 4 4-ф18 120 28 312 180 13.5 40 200 145 110 85 76 18 3 4 4-ф18 135 20 328 160 16 50 230 160 125 100 88 20 3 4 4-ф18 160 25 450 320 32 65 290 180 145 120 110 22 3 4 8-ф18 180 30 530 360 45 80 310 195 160 135 121 22 3 4 8-ф18 195 32 560 400 60 100 350 230 190 160 150 24 3 4.5 8-ф23 230 40 618 450 80 125 400 270 220 188 176 28 3 4.5 8-ф25 275 42 675 450 105 150 480 300 250 218 204 30 3 4.5 8-ф25 330 50 743 560 134 200 600 375 320 282 260 38 3 4.5 12-ф30 405 55 850 640 266 250 650 445 385 345 313 42 3 4.5 12-ф34 480 88 975 720 491 300 750 510 450 408 364 46 4 4.5 16-ф34 520 100 1115 800 705 400 950 655 585 535 474 58 4 5 16-ф41 650 140 1425 900 1234
