低温阀门的特殊结构都有些什么结构
作者:浦首    发布于:2021-07-10 23:14:05    文字:【 】【 】【

低温阀门的特殊结构都有些什么结构?那我们其实在工业或者是其他地方用到阀门的时候,是长期的会对阀门的温度有要求的,不管是低温阀门的要求还是高温阀门的要求,对阀门都是有要求的,那我们浦首给大家介绍一下就是低温阀门的一些结构的特点:

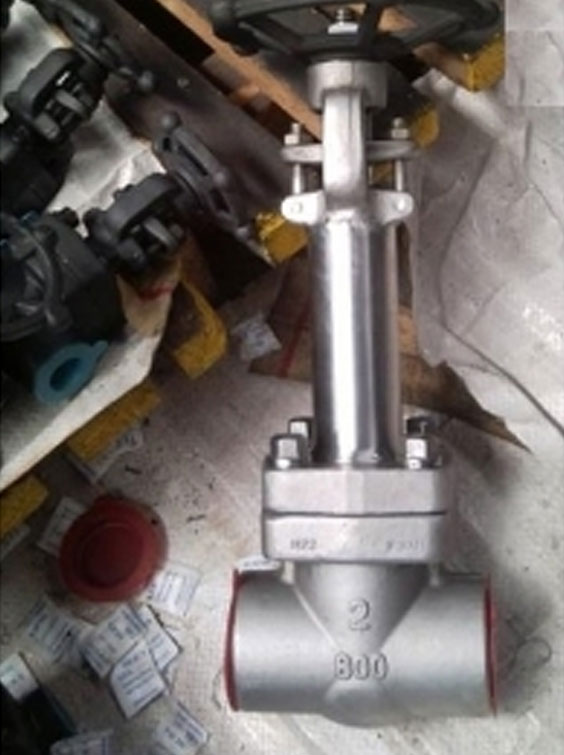

低温阀门

1)阀体应该能够完全承受膨胀,收缩,并且阀座部分的结构不会由于温度变化而产生永久变形。那低温的温度中使用的话不会产生变形就是还是第一个特点


2)阀盖:采用长颈阀盖结构,目的是保护填料的功能。长颈阀盖还便于缠绕保冷材料。


3)阀瓣(闸板):闸阀采用挠性闸板或开式闸板;截止阀的平阀座及针形阀,采用塞子形阀瓣。这些结构形式不论温度如何变化,均能保持可靠的密封。


4)阀杆:阀杆需镀铬、镀镍磷或经氮化处理,以提高阀杆表面硬度,防止阀杆与填料、填料压套相互咬死,损坏密封填料,造成填料函泄露。


5)垫片:垫片选用应考虑材料的低温性能,如压缩回弹性、予紧力、紧固压力分布以及应力松弛特性等。


6)填料函及填料:填料函不能与低温段直接接触,而设在长颈阀盖顶端,使填料函处于离低温区较远的位置,在0℃以上的温度环境下工作,提高填料函的密封效果。填料函多采用带有中间金属隔离环的二段填料结构,可以从填料函中间加入润滑脂形成油封层,降低填料函压差。


7)上密封:低温阀都设有上密封结构,上密封要堆焊钴铬钨硬质合金,精加工后研磨。


8)阀座、阀瓣、(闸板)密封面:低温阀的关闭件采用钴铬钨硬质合金堆焊机构。软密封结构由于聚四氟乙烯膨胀系数大,低温下变脆,所以仅使用温度高于-70℃的低温阀,但聚三氟乙烯可用于-162℃的低温阀。


9)中法兰螺栓:

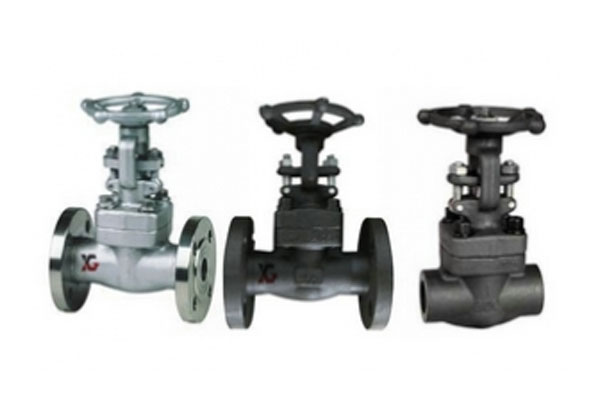

低温闸阀

1):螺栓应有足够的强度,因为螺栓在反复载荷下工作,常会因疲劳而产生断裂。


2):因螺栓在螺纹根部易引起应力集中,所以最好采用全螺纹结构的螺栓。


10) 保冷:又称隔温板,是一块焊在填料函下部长颈部分的圆形板。提高保温效果。


11) 预防异常升压的措施:阀门关闭后,阀门腔内会残留一些液体。随着时间的增加,这些液体回吸收大气中的热量,回升到常温并重新气化。气化后,其体积急剧膨胀,约增加600倍之多,因而产生极高的压力,并作用于阀体内部。这种现象称为异常升压,是低温阀门特有现象。发生异常升压现象时,会使闸板紧压在阀座上,导致闸板不能开启。高压会将中法兰垫片冲出或冲坏填料;也可引起阀体、阀盖变形,使阀座密封性能显著下降。

为防止异常升压现象发生,一般低温阀门在结构上采用以下措施:

1)设置泄压孔,又称压力平衡孔或排气孔。

2)在阀门上设置引出管或安装安全阀以排出异常高压。
