范围

 本标准规定了法兰连接尺寸按GB/T2501、CB/T4196、JISB2220、JISB2239、JISB2240，结构长度按GB/T12221、JISB2002的船用中心型对夹式和法兰式蝶阀(以下简称蝶阀)的分类和标记、要求、试验方法、检验规则、标志、包装、贮存和运输。

本标准适用于船舶管路用中心型蝶阀的设计、制造与验收。

规范性引用文件

下列文件对于本文件的应用是必不可少的。凡是注日期的引用文件，仅注日期的版本适用于本文
             件。凡是不注日期的引用文件，其最新版本(包括所有的修改单）适用于本文件。
                GB/T600-2008船舶管路阀件通用技术条件
                GB/T1176-2013铸造铜及铜合金
                GB/T 1184-1996形状和位置公差未注公差值
                GB/T1220-2007不锈钢棒
                GB/T1348-2009球磨铸铁件
                GB/T1804-2000一般公差未注公差的线性和角度尺寸的公差
                GB/T1958产品几何量技术规范(GPS)形状和位置公差检测规定
                GB/T2100-2002一般用途耐蚀钢铸件
                GB/T2501船用法兰连接尺寸和密封面
                GB/T3032船舶管路附件的标志
                GB/T9439-2010灰铸铁件
                GB/T12221金属阀门结构长度
                GB/T 12230-2005通用阀门不锈钢铸件技术条件
                CB/T3397船用阀门静压寿命试验
                CB/T4196船用法兰连接尺寸和密封面
                GB/T4299-2013船用碳钢和碳锰钢铸件
                HG/T 2811-1996旋转轴唇形密封圈橡胶材料
                JIS B 2002 阀门的结构尺寸（Face-to-Face and End-to-End Dimensions of Valves)
                JIS B2220 钢制管法兰（SteelPipeFlanges)
                JIS B 2239 铸铁管法兰（Cast Iron Pipe Flanges)
                JIS B 2240 铜合金管法兰(Copper Alloy Pipe Flanges)

分类和标记

船用中心型蝶阀按标准分为下列型式：

                 ——A型——法兰连接尺寸按CB/T4196的对夹式手柄传动蝶阀；

               ——B型——法兰连接尺寸按CB/T4196的对夹式螺旋传动蝶阀；

               ——C型——法兰连接尺寸按CB/T4196的对夹式蜗杆传动蝶阀；

               ——D型——法兰连接尺寸按CB/T4196的对夹式液动蝶阀；

               ——E型——法兰连接尺寸按CB/T4196的对夹式气动蝶阀；

               ——AS型——法兰连接尺寸按GB/T2501的对夹式手柄传动蝶阀；

               ——BS型——法兰连接尺寸按GB/T2501的对夹式螺旋传动蝶阀；

               ——CS型——法兰连接尺寸按GB/T2501的对夹式蜗杆传动蝶阀；

               ——DS型——法兰连接尺寸按GB/T2501的对夹式液动蝶阀；

               ——ES型——法兰连接尺寸按GB/T2501的对夹式气动蝶阀；

               ——AJ型——法兰连接尺寸按JISB2220、JISB2239、JISB2240的对夹式手柄传动蝶阀；

               ——BJ型——法兰连接尺寸按JISB2220、JISB2239、JISB2240的对夹式螺旋传动蝶阀；

               ——CJ型——法兰连接尺寸按JISB2220、JISB2239、JISB2240的对夹式蜗杆传动蝶阀；

               ——DJ型——法兰连接尺寸按JISB2220、JISB2239、JISB2240的对夹式液动蝶阀；

               ——EJ型——法兰连接尺寸按JISB2220、JISB2239、JISB2240的对夹式气动蝶阀；

               ——FAS型——法兰连接尺寸按GB/T2501的凸耳式手柄传动蝶阀；

               ——FBS型——法兰连接尺寸按GB/T2501的凸耳式螺旋传动蝶阀；

               ——FCS型——法兰连接尺寸按GB/T2501的凸耳式蜗杆传动蝶阀；

               ——FDS型——法兰连接尺寸按GB/T2501的凸耳式液动蝶阀；

               ——FES型——法兰连接尺寸按GB/T2501的凸耳式气动蝶阀；

               ——FAJ型——法兰连接尺寸按JISB2220、JISB2239、JISB2240的凸耳式手柄传动蝶阀；

               ——FBJ型——法兰连接尺寸按JISB2220、JISB2239、JISB2240的凸耳式螺旋传动蝶阀；

               ——FCJ型——法兰连接尺寸按JISB2220、JISB2239、JISB2240的凸耳式蜗杆传动蝶阀；

               ——FDJ型——法兰连接尺寸按JISB2220、JISB2239、JISB2240的凸耳式液动蝶阀。

               ——FEJ型——法兰连接尺寸按JISB2220、JISB2239、JISB2240的凸耳式气动蝶阀。

               ——FFBS型——法兰连接尺寸按GB/T2501的法兰式螺旋传动蝶阀；

               ——FFCS型——法兰连接尺寸按GB/T2501的法兰式蜗杆传动蝶阀；

               ——FFDS型——法兰连接尺寸按GB/T2501的法兰式液动蝶阀；

               ——FFES型——法兰连接尺寸按GB/T2501的法兰式气动蝶阀；

               ——FFBJ型——法兰连接尺寸按JISB2220、JISB2239、JISB2240的法兰式螺旋传动蝶阀；

               ——FFCJ型——法兰连接尺寸按JISB2220、JISB2239、JISB2240的法兰式蜗杆传动蝶阀；

               ——FFDJ型——法兰连接尺寸按JISB2220、JISB2239、JISB2240的法兰式液动蝶阀；

               ——FFEJ型——法兰连接尺寸按JISB2220、JISB2239、JISB2240的法兰式气动蝶阀。

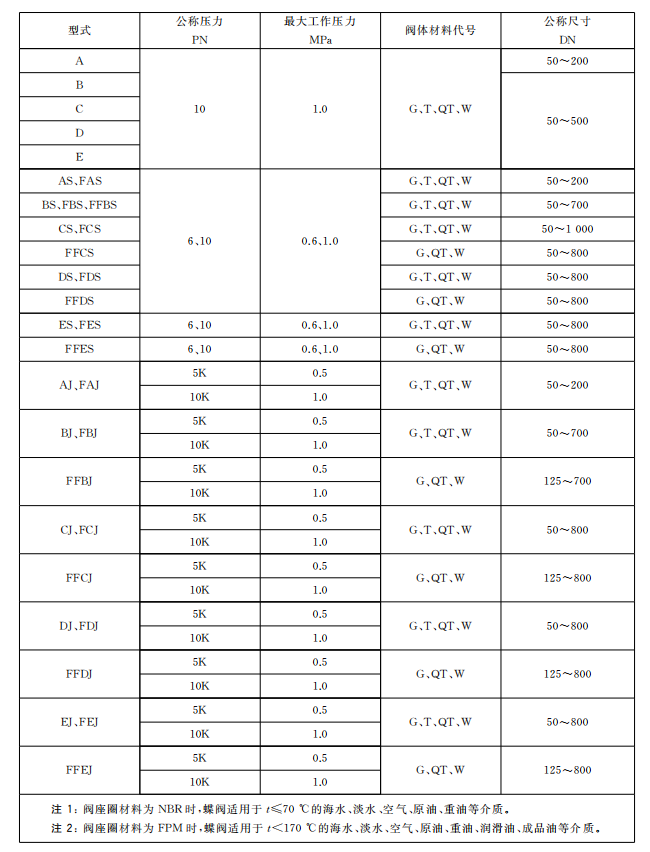

基本参数
