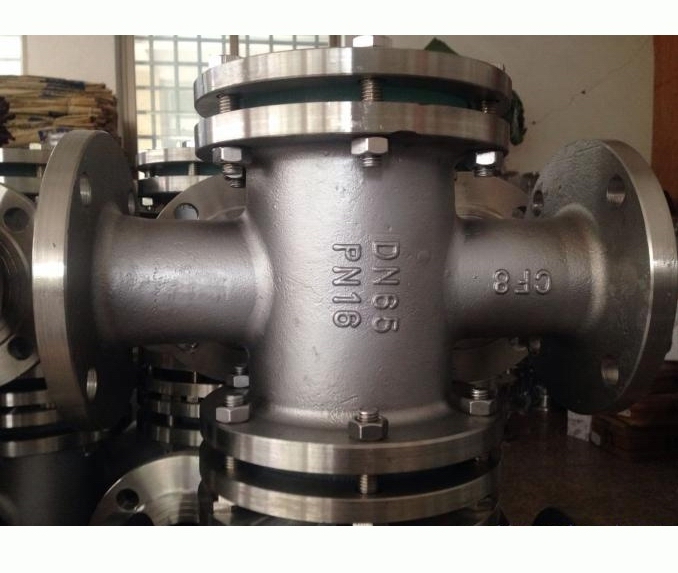

产品名称：	三通视镜	产品型号：	HGS07
公称通径：	DN25～DN100	结构形式：	三通
工作压力：	0.6MPa	连接方式：	法兰、焊接、卡箍、螺纹
适用温度：	-0ºC～+180ºC	功能作用：	观察管道中的流体
阀体材质：	不锈钢	制造标准：	国标GB、德国DIN、美国API、ANSI
适用介质：	水、油品、蒸汽、液体、气体等	生产厂家：	浦首阀门

产品说明

HGS07三通视镜是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中，三通视镜能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。

结构特点

HGS07三通视镜具有超高的耐腐蚀性，并且加工容易，外表美观，同时三通视镜采用钢化硼硅玻璃，聚乙烯四氟垫片，使三通视镜适用于大部分恶劣的工作环境中，并且使用寿命较长。是工业管道装置上主要附件之一，在石油、化工、医药、食品等工业生产装置的管道中，视盅能随时观察管道中液体、气体、蒸汽等介质流动及反应情况，起到监视生产、避免生产过程中事故发生的作用。由于结构紧凑，它安装简单，使用方便，非常容易清洗与维修，是目前最常用的一种三通视镜。

技术参数

壳体材质	钢化硼硅玻璃、石英玻璃
法兰、紧固件	不锈钢304	不锈钢316
工作温度（℃）	0℃~180℃	0℃~180℃
公称压力（MPa）	＜0.6	0.6 MPa
密封件材质	丁腈橡胶、聚四氟乙烯
连接形式	螺纹连接、法兰连接、快装、焊接
允许急变温度（℃）	＜60

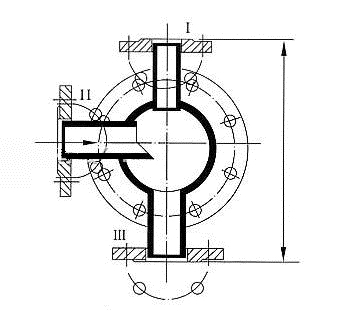

外形结构图



主要外形尺寸

PN0.25 Mpa					PN0.6Mpa
公称直径DN			外形尺寸		公称直径DN			外形尺寸
I	II	III	H	L	I	II	III	H	L
25	40	40	260	226	25	40	50	320	266
25	50	50	320	266	40	50	65	360	300
25	65	65			50	65	80
40	80	80	360	300	50	80	100
40	100	100
40	100	100



声明：【HGS07三通视镜】规格型号、结构尺寸由浦首阀门提供，如何选择适用的HGS07三通视镜产品，使之在工艺控制中安全可靠、经济适用,可致电我司销售部门及技术部门，我们将在最短的时间内为您解答！
