您现在的位置：首页 > 各类阀门选型 > 针型阀

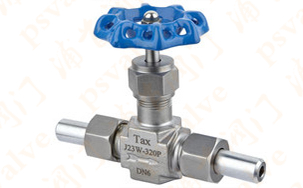

产品名称：外螺纹针型阀

产品型号：J21W
产品口径：DN6-25
产品压力：1.6MPa-32.0MPa
产品材质：碳钢,不锈钢等

外螺纹针型阀,J21W外螺纹针型阀主要技术参数： J21W外螺纹针型阀是仪表测量管路系统中重要组成部分,作开启或切断管道通路用。适用介质液化石油气水、酸、蒸汽、油品等。外螺纹针型阀工作温度：PTFE ...

产品名称：	外螺纹针型阀	产品型号：	J21W
驱动方式：	手动	连接形式：	外螺纹,卡套式
结构形式：	热锻压阀体	密封结构：	锥面密封
压力范围：	1.6MPa-32.0MPa	公称通径：	DN6-25
常用材质：	碳钢,不锈钢等	铭牌：	浦首品牌

外螺纹针型阀,J21W外螺纹针型阀主要技术参数：
J21W外螺纹针型阀是仪表测量管路系统中重要组成部分,作开启或切断管道通路用。适用介质液化石油气水、酸、蒸汽、油品等。

外螺纹针型阀工作温度：
PTFE 填料：-54°C 至 232°C (-65°F 至 450°F)
石墨填料：-54°C 至 649°C (-65°F 至 1200°F)
流量孔通径：0.157 in. (4.0 mm)，CV：0.35
上下阀杆设计，上阀杆螺纹滚丝成形，比车加工螺纹更具有硬度和光洁度，不易咬死，下阀杆表面经抛光硬化（高端化定制）

上阀杆螺纹的润滑脂与系统介质隔离
非旋转的下阀杆上下运动代替螺纹升降，减少每个
行程对填料的磨擦，减少阀座和阀头之间的咬合
手柄采用不锈钢304手柄，外表美观，使用寿命长
每只阀门在出厂前均以额定工作压力的氮气进行密封测试

外螺纹针型阀,J21W外螺纹针型阀零部件

零件名称	阀杆、阀盖	阀杆、阀瓣	填料
J21W-16P	铬镍不锈钢	铬镍不锈钢	PRFE、柔性石墨
J21W-40、J23W-160	优质碳钢	铬不锈钢	PRFE、柔性石墨

外螺纹针型阀,J21W外螺纹针型阀主要性能规范

型号	公称压力（MPa）	试验压力（MPa）			工作压力（MPa）	工作温度（℃）	适用介质
型号	公称压力（MPa）	壳体	密封（液）	密封（气）	工作压力（MPa）	工作温度（℃）	适用介质
J21W-16	1.6	2.4	1.76	0.6	1.6	P≤200℃	液化石油气水、油品等
J21W-40P	4.0	6.0	4.4	0.6	4.0	P≤200℃
J21W-160	16.0	17.6	17.6	0.6	16.0	C≤425℃
J21W-320P	32.0	48.0	35.2	0.6	32.0	C≤425℃

外螺纹针型阀,J21W外螺纹针型阀主要外形及连接尺寸

公称直径（mm）	尺寸							重量（Kg）
公称直径（mm）	D0	D1	D2	L	H1	H2	M	重量（Kg）
6	70	14	6	135	96	106	20×1.5	0.8
10	80	18	10	156	115	125	24×1.5	1.1
15	100	22	15	180	122	132	30×2	2.0
20	110	28	18	185	156	166	36×2	3.0
25	140	33	22	185	169	180	42×2	3.2

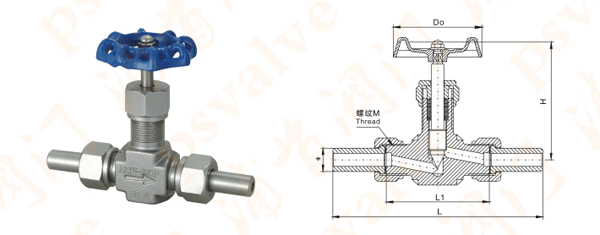

外螺纹针型阀(图1)
