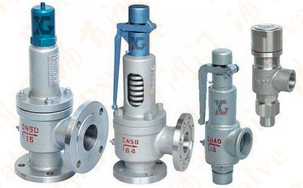

产品名称：弹簧式安全阀

产品型号：A48,A44,A47,A42,A28,A40 H/Y
产品口径：DN15-400
产品压力：1.6MPa-16MPa
产品材质：WCB,不锈钢等

弹簧式安全阀,全启式安全阀,弹簧全启式安全阀指依靠弹簧的弹性压力而将阀的瓣膜或柱塞等密封件闭锁，一旦当压力容器的压力异常后产生的高压将克服安全阀的弹簧压力，所以闭锁装置被顶开，形成了一个泄压通道，将高...

产品名称：	弹簧式安全阀	产品型号：	A48,A44,A47,A42,A28,A40H/Y
驱动方式：	自动	连接形式：	法兰,螺纹
结构形式：	弹簧式	密封结构：	硬密封
压力范围：	1.6MPa-16MPa	公称通径：	DN15-400
常用材质：	WCB,不锈钢等	铭牌：	浦首品牌

弹簧式安全阀,全启式安全阀,弹簧全启式安全阀指依靠弹簧的弹性压力而将阀的瓣膜或柱塞等密封件闭锁，一旦当压力容器的压力异常后产生的高压将克服安全阀的弹簧压力，所以闭锁装置被顶开，形成了一个泄压通道，将高压泄放掉。根据阀瓣开启高度不同又分为全起式和微起式两种。全起式泄放量大，回弹力好，适用于液体和气体介质，微起式只宜用于液体介质。

功能特点它的功能是：当容器内压力超过某一定值时,依靠介质自身的压力自动开启阀门，迅速排出一定数量的介质。当容器内的压力降到允许值时，阀又自动关闭，使容器内压力始终低于允许压力的上限，自动防止因超压而可能出现的事故，所以安全阀又被称为压力容器的最终保护装置。

弹簧式安全阀,全启式安全阀,弹簧全启式安全阀主要零件

NO	零件名称	材料
1	阀体	WCB
2	阀座	ZG2Cr13
3	调节圈	ZG2Cr13
4	阀瓣	2Cr13
5	导向套	2Cr13
6	阀盖	ZG230-450
7	弹簧	50CrVA
8	阀杆	2Cr13
9	扳手	ZG200-400
10	调整螺杆	45
11	保护罩	ZG200-400
12	密封面材料	"H"堆焊D507,"Y"堆焊Co基硬质合金

主要外形尺寸1.6MPa

型号	公称通径	do	D	K	g	g1	b	f	f1	Z-ød	f	L	L1	H
A48Y-16C A48Y-16P A48Y-16R A48H-16C A48H-16P A48H-16R	20	15	105	75		55	16	2		4-14	2	110	95	411
	25	16	115	85		65	16	2		4-14	2	110	95	411
	32	20	140	100		78	18	2		4-18	3	115	100	411
	40	25	150	110		85	18	3		4-18	3	120	110	472
	50	32	165	125		100	20	3		4-18	3	135	120	532
	65	40	185	145		120	20	3		4-18	3	160	140	556
	80	50	200	160		135	20	3		8-18	3	170	135	561
	100	65	220	180		155	20	3		8-18	3	195	175	667
	125	80	250	210		185	22	3		8-18	3	210	190	857
	150	100	285	240		210	24	3		8-23	3	255	230	915
	200	125	340	295		265	26	3		12-23	3	300	260	1073
	250	150	405	355		320	30	3		12-26	4	350	320	1307
	300	220	460	410		375	30	4		12-26	4	370	350	1233
	350	250	520	470		435	34	4		16-26	4	500	450	1711
	400	280	580	525		485	36	4		16-30	4	500	450	1780

主要外形尺寸2.5MPa

型号	公称通径	do	D	K	g	g1	b	f	f1	Z-ød	f	L	L1	H
A48Y-25C A48Y-25P A48Y-25R A48H-25C A48H-25P A48H-25R	20	15	105	75		55	16	2		4-14	2	110	95	411
	25	16	115	85		65	16	2		4-14	2	110	95	411
	32	20	140	100		78	18	2		4-18	3	115	100	411
	40	25	150	110		85	18	3		4-18	3	120	110	472
	50	32	165	125		100	20	3		4-18	3	135	120	532
	65	40	185	145		120	22	3		8-18	3	160	140	556
	80	50	200	160		135	22	3		8-18	3	170	135	561
	100	65	230	190		160	24	3		8-23	3	195	175	667
	125	80	270	220		188	28	3		8-26	3	210	190	857
	150	100	300	250		218	30	3		8-26	3	255	230	915
	200	125	360	310		278	34	3		12-26	3	300	260	1073
	250	150	425	370		332	36	3		12-30	4	350	320	1307
	300	220	485	430		390	40	4		16-30	4	370	350	1233
	350	250	555	490		488	48	4		16-34	4	500	450	1711
	400	280	620	550		505	48	4		16-36	4	500	450	1780

主要外形尺寸4.0MPa

型号	公称通径	do	D	K	g	g1	b	f	f1	Z-ød	f	L	L1	H
A48Y-40C A48Y-40P A48Y-40R A48H-40C A48H-40P A48H-40R	20	15	105	75	51	55	16	2	4	4-14	2	110	95	411
	25	16	115	85	58	65	16	2	4	4-14	2	110	95	411
	32	20	140	100	66	78	18	2	4	4-18	3	115	100	411
	40	25	150	110	76	85	18	3	4	4-18	3	120	110	472
	50	32	165	125	88	100	20	3	4	4-18	3	135	120	532
	65	40	185	145	110	120	22	3	4	8-18	3	160	140	556
	80	50	200	160	121	135	22	3	4	8-18	3	170	135	561
	100	65	235	190	150	160	24	3	4.5	8-23	3	195	175	697
	125	80	270	220	176	188	28	3	4.5	8-26	3	210	190	857
	150	100	300	250	204	218	30	3	4.5	8-26	3	255	230	915
	200	125	375	320	260	282	38	3	4.5	12-30	3	300	260	1073
	250	150	450	385	313	345	42	3	4.5	12-34	4	350	320	1307
	300	220	515	450	364	408	46	4	4.5	16-34	4	370	350	1233
	350	250	580	510	422	465	52	4	5	16-36	4	500	450	1711
	400	280	660	585	474	535	58	4	5	16-41	4	500	450	1711

主要外形尺寸6.4MPa

型号	公称通径	do	D	K	g	g1	b	f	f1	Z-ød	f	L	L1	H
A48Y-64C A48Y-64P A48Y-64R A48H-64C A48H-64P A48H-64R	20	10	125	90	51	68	22	2	4	4-18	2	96	85	297
	25	16	140	100	58	78	22	2	4	4-18	2	110	100	310
	32	20	155	110	66	82	24	2	4	4-23	3	130	110	322
	40	25	170	125	76	95	24	3	4	4-23	3	135	120	352
	50	32	180	135	88	105	26	3	4	4-23	3	155	135	425
	65	40	205	160	110	130	28	3	4	8-23	3	175	160	570
	80	50	215	170	121	140	30	3	4	8-23	3	175	160	560
	100	65	250	200	150	168	32	3	4.5	8-26	3	195	195	690
	150	100	345	280	204	240	38	3	4.5	8-34	3	280	265	935

主要外形尺寸10.0MPa

型号	公称通径	do	D	K	g	g1	b	f	f1	Z-ød	f	L	L1	H
A48Y-100C A48Y-100P A48Y-100R A48H-100C A48H-100P A48H-100R	20	10	125	90	51	68	22	2	4	4-18	3	96	85	297
	25	16	140	100	58	78	24	2	4	4-18	2	110	100	310
	32	20	155	110	66	82	24	2	4	4-23	2	130	110	322
	40	25	170	125	76	95	26	3	4	4-23	3	135	120	352
	50	32	195	145	88	112	28	3	4	4-26	3	155	135	425
	65	32	220	170	110	138	32	3	4	8-26	3	175	160	570
	80	40	230	180	121	148	34	3	4	8-26	3	175	160	560
	100	50	265	210	150	172	38	3	4.5	8-30	3	195	195	690
	150	80	355	290	204	250	46	3	4.5	12-34	3	280	265	935

A40Y带散热器弹簧全启式安全阀适用于工作温度≤540℃的空气、水、氮氢混合气等介质的设备或管路上，A40Y-P不锈钢带散热器弹簧全启式安全阀适用于工作温度≤300℃有腐蚀性介质的设备或管路上，作为超压保护装置。

A40Y带散热器弹簧全启式安全阀主要零部件材料

NO.	零件名称	A40Y-C材料	A40Y-P材料	A40Y-I材料
1	阀体	WCB	ZG1Cr18Ni9Ti	ZG1Cr5Mo
2	阀座	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
3	调节圈	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
4	阀瓣	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
5	导向套	2Cr13	1Cr18Ni9Ti	1Cr18Ni9Ti
6	散热器	ZG230-450	ZG230-450	ZG230-450
7	阀盖	ZG230-450	ZG230-450	ZG230-450
8	弹簧	50CrVA	50CrVA包覆氟塑料	50CrVA包覆氟塑料
9	阀杆	2Cr13	1Cr18Ni9Ti	2Cr13
10	调整螺杆	45	1Cr18Ni9Ti	2Cr13
11	阀帽	ZG200-400	ZG200-400	ZG200-400
12	密封面材料	堆焊Co基硬质合金

主要外形尺寸

型号	公称通径	do	D	K	g	g1	b	f	f1	Z-ød	DN'	D1	K1	g3	g2	b1	f'	f1'	z1-ød1	L	L1	≈H
A40Y-16C A40Y-16P A40Y-16I	20	15	105	75		55	16	2		4-14	25	115	85		65	16	2		4-14	110	95	518
	25	16	115	85		65	16	2		4-14	32	140	100		78	18	2		4-18	110	95	518
	32	20	140	100		78	18	2		4-18	40	150	110		85	18	3		4-18	115	100	518
	40	25	150	110		85	18	3		4-18	50	165	125		100	20	3		4-18	120	110	579
	50	32	165	125		100	20	3		4-18	65	185	145		120	20	3		4-18	135	120	639
	65	40	185	145		120	20	3		4-18	80	200	160		135	20	3		8-18	160	140	671
	80	50	200	160		135	20	3		8-18	100	220	180		155	22	3		8-18	170	135	676
	100	65	220	180		155	22	3		8-18	125	250	210		185	22	3		8-18	195	175	787
	125	80	250	210		185	22	3		8-18	150	285	240		210	24	3		8-23	210	190	977
	150	100	285	240		210	24	3		8-23	175	310	270		240	26	3		8-23	255	230	1035
	200	125	340	295		265	26	3		12-23	250	405	355		320	30	3		12-26	300	260	1193
A40Y-25 A40Y-25P A40Y-25I	20	15	105	75		55	16	2		4-14	25	115	85		65	16	2		4-14	110	95	518
	25	16	115	85		65	16	2		4-14	32	140	100		78	18	2		4-18	110	95	518
	32	20	140	100		78	18	2		4-18	40	150	110		85	18	3		4-18	115	100	518
	40	25	150	110		85	18	3		4-18	50	165	125		100	20	3		4-18	120	110	579
	50	32	165	125		100	20	3		4-18	65	185	145		120	20	3		4-18	135	120	639
	65	40	185	145		120	22	3		8-18	80	200	160		135	20	3		8-18	160	140	671
	80	50	200	160		135	22	3		8-18	100	220	180		155	22	3		8-18	170	135	676
	100	65	230	190		160	24	3		8-23	125	250	210		185	22	3		8-18	195	175	787
	125	80	270	220		188	28	3		8-26	150	285	240		210	24	3		8-23	210	190	977
	150	100	300	250		218	30	3		8-26	175	310	270		240	26	3		8-23	255	230	1035
	200	125	360	310		278	34	3		12-26	250	405	355		320	30	3		12-26	300	260	1193
A40Y-40 A40Y-40P A40Y-40I	20	15	105	75	51	55	16	2	4	4-14	25	115	85		65	16	2		4-14	110	95	518
	25	16	115	85	58	65	16	2	4	4-14	32	140	100		78	18	2		4-18	110	95	518
	32	20	140	100	66	78	18	2	4	4-18	40	150	110		85	18	3		4-18	115	100	518
	40	25	150	110	76	85	18	3	4	4-18	50	165	125		100	20	3		4-18	120	110	579
	50	32	165	125	88	100	20	3	4	4-18	65	185	145		120	20	3		4-18	135	120	639
	65	40	185	145	110	120	22	3	4	8-18	80	200	160		135	20	3		8-18	160	140	671
	80	50	200	160	121	135	22	3	4	8-18	100	220	180		155	22	3		8-18	170	135	676
	100	65	235	190	150	160	24	3	4.5	8-23	125	250	210		185	22	3		8-18	195	175	787
	125	80	270	220	176	188	28	3	4.5	8-26	150	285	240		210	24	3		8-23	210	190	977
	150	100	300	250	204	218	30	3	4.5	8-26	175	310	270		240	26	3		8-23	255	230	1035
A40Y-64 A40Y-64P A40Y-64I	20	10	125	90	51	68	22	2	4	4-18	25	115	85	58	65	16	2	4	4-14	96	85	384
	25	16	140	100	58	78	22	2	4	4-18	32	140	100	66	78	18	2	4	4-18	110	100	384
	32	20	155	110	66	82	24	2	4	4-23	40	150	110	76	85	18	3	4	4-18	130	110	396
	40	25	170	125	76	95	24	3	4	4-23	50	165	125	88	100	20	3	4	4-18	130	120	426
	50	32	180	135	88	105	26	3	4	4-23	65	185	145	110	120	22	3	4	8-18	135	130	504
	65	40	205	160	110	130	28	3	4	8-23	80	200	160	121	135	22	3	4	8-18	175	160	613
	80	50	215	170	121	140	30	3	4	8-23	100	235	190	150	160	24	3	4.4	8-23	175	160	603
	100	65	250	200	150	168	32	3	4.5	8-26	125	270	220	176	188	28	3	4.5	8-25	195	195	813
	150	100	345	280	204	240	38	3	4.4	8-34	200	375	320	260	282	38	3	4.5	12-30	280	265	1064
A40Y-100 A40Y-100P A40Y-100I	20	10	125	90	51	68	22	2	4	4-18	25	115	85	58	65	16	2	4	4-14	96	85	384
	25	16	140	100	58	78	24	2	4	4-18	32	140	100	66	78	18	2	4	4-18	110	100	384
	32	20	155	110	66	82	24	2	4	4-23	40	150	110	76	85	18	3	4	4-18	130	110	396
	40	25	170	125	76	95	26	3	4	4-23	50	165	125	88	100	20	3	4	4-18	130	120	426
	50	32	195	145	88	112	28	3	4	4-26	65	185	145	110	120	22	3	4	8-18	135	130	504
	65	32	220	170	110	138	32	3	4	8-26	80	200	160	121	135	22	3	4	8-18	175	160	613
	80	40	230	180	121	148	34	3	4	8-26	100	235	190	150	160	24	3	4.5	8-23	175	160	603
	100	50	265	210	150	172	38	3	4.5	8-30	125	270	220	176	188	28	3	4.5	8-25	195	195	813
	150	80	355	290	204	250	46	3	4.5	12-34	200	375	320	260	282	38	3	4.5	12-30	280	265	1064

弹簧式安全阀,全启式安全阀,弹簧全启式安全阀参数尺寸图:

弹簧式安全阀(图1)

弹簧式安全阀(图2)
