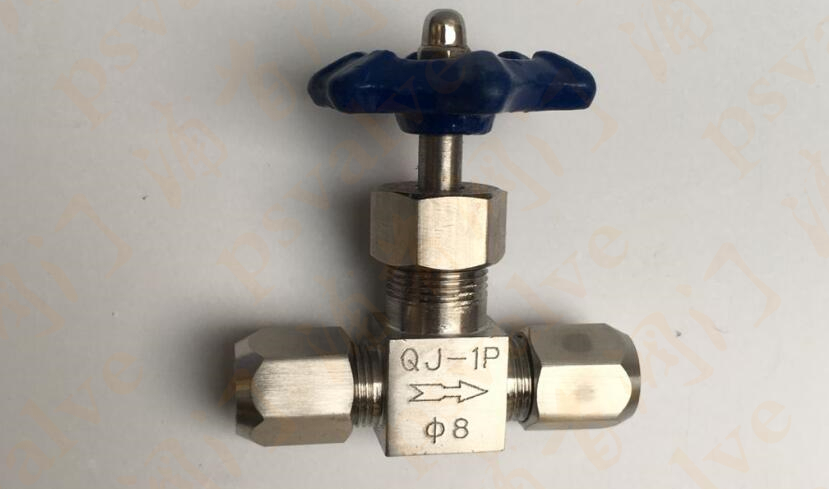

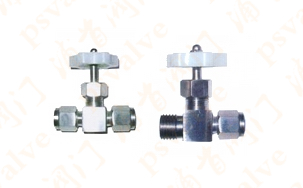

管路截止阀,气动管路截止阀是仪表测量管路系统中的重要组成部分,它主要用来开启或切断管道通路,这类仪表阀门具有连接紧固、密封可靠、耐压性能好、安装拆卸方便、现场使用不需要另加配件等特点。
管路截止阀具有以下优点
1、结构简单，制造和维修比较方便。 　　
2、工作行程小，启闭时间短。 　　
3、密封性好，密封面间磨擦力小，寿命较长。

管路截止阀应用规范设计制造：GB/T 12224-1989；JB/T 7747-1995
连接形式：卡套式；内螺纹连接
结构特征：热锻压阀体；锥面密封；浮动阀瓣
阀门检验和实验：GB/T 13927-1992
材料：碳钢按GB/T 12228-1989的规定
不锈钢按 GB/T 1220-1989的规定

管路截止阀性能规范 单位：MPa

主要零件材料

管路截止阀,气动管路截止阀参数尺寸图:
